Prezentare generală a produsului

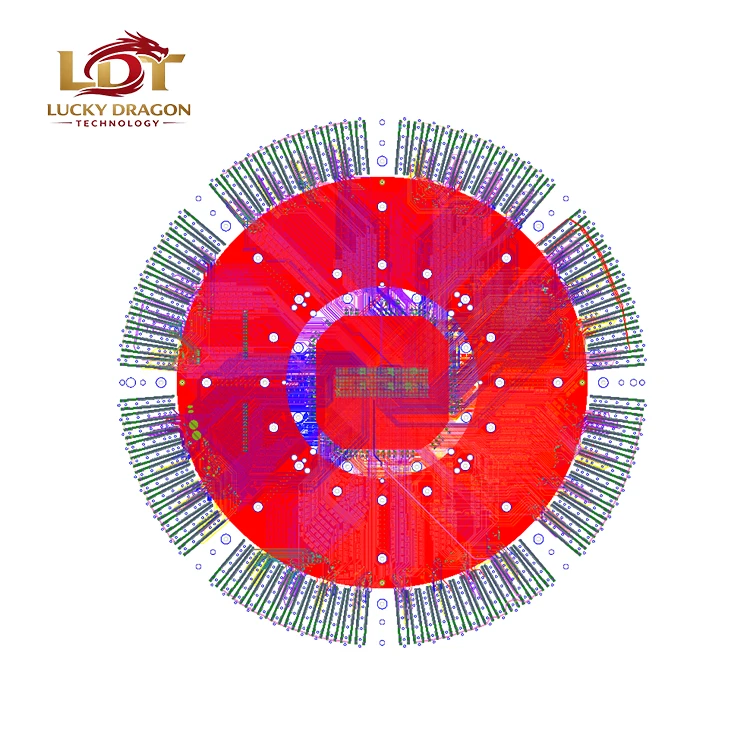

IC Original Crystal Source Test Board Design este o platformă PCB de testare funcțională de înaltă-precizie utilizată pentru generarea de semnal de cristal, verificarea frecvenței și testarea sursei de ceas IC. Este conceput în principal pentru a evalua stabilitatea și acuratețea frecvenței oscilatoarelor cu cristal în diferite condiții de sarcină, tensiune și temperatură.

Placa de testare integrează de obicei circuite cu oscilatoare cu cristal, rețele de condensatoare de sarcină, circuite tampon/amplificatoare, interfețe de măsurare a semnalului și module cu parametri reglabili. Oferă un mediu de testare standardizat pentru cercetarea și dezvoltarea IC, selecția cristalelor și validarea ceasului sistemului.

IC Original Crystal Source Test Board Design este utilizat pe scară largă în dezvoltarea de cipuri, sisteme de comunicații, sisteme încorporate, module RF și design de înaltă{0}}precizie a sistemului de ceas, ceea ce îl face un instrument de inginerie esențial în etapa de verificare a designului electronic.

Caracteristicile produsului

Capacitate de testare și analiză a semnalului cristalului de{0}}înaltă precizie
Acceptă compatibilitatea cu cristale cu mai multe-frecvențe (extindere kHz – MHz – GHz)
Zgomot de fază scăzut și achiziție de semnal de jitter scăzut
Capacitate de sarcină reglabilă și design de rețea potrivit
Suportă mai multe standarde de interfață de intrare a ceasului IC
Izolare stabilă a puterii și design anti-interferențe
Structură modulară pentru înlocuirea rapidă a configurației de testare
Potrivit pentru validare R&D și medii de laborator

-TS1657014902

Domenii de aplicare

Proiectare și verificare IC
Testarea oscilatorului de cristal
Validarea sursei ceasului
Dezvoltare de sisteme încorporate
Testarea cipului de comunicare
Sisteme RF și cu microunde
Cercetare și dezvoltare în domeniul electronicelor de larg consum
Sisteme de cronometrare pentru electronice auto
Sisteme de control industrial

-INT11657014902

Specificațiile produsului (exemplu)

Articol	Caietul de sarcini
Tip de substrat	FR4 / Material de-înaltă frecvență (opțional)
Gama de frecvențe de operare	32,768 kHz – 200 MHz (extensibil)
Gama de capacitate de sarcină	1 pF – 50 pF (reglabil)
Tip de ieșire semnal	CMOS / LVDS / Sine Wave
Tensiune de alimentare	1.8V / 2.5V / 3.3V / 5V
Testarea interfețelor	SMA / Antet PIN / Placă-la-Placă
Zgomot de fază	-120 dBc/Hz @ 10 kHz (tipic)
Temperatura de operare	-40 grade ~ 85 grade
Controlul impedanței	50Ω / Personalizat

Avantajele produsului (comparativ cu metodele tradiționale de testare)

Articol	Placă de testare IC Crystal Source	Testare discretă tradițională
Testarea preciziei	⭐⭐⭐⭐⭐	⭐⭐⭐
Stabilitatea semnalului	⭐⭐⭐⭐⭐	⭐⭐⭐
Testarea eficienței	⭐⭐⭐⭐⭐	⭐⭐
Repetabilitate	⭐⭐⭐⭐⭐	⭐⭐
Integrarea sistemului	⭐⭐⭐⭐⭐	⭐⭐
Flexibilitate de depanare	⭐⭐⭐⭐	⭐⭐⭐
Suport automatizare	⭐⭐⭐⭐	⭐⭐

Rezumatul avantajelor cheie

Oferă o platformă de-înaltă precizie de validare a semnalului de cristal
Îmbunătățește eficient fiabilitatea designului ceasului IC
Suportă testarea de compatibilitate cu mai multe cristale și interfețe IC
Reduce timpul și costurile de depanare în cercetare și dezvoltare
Îmbunătățește stabilitatea frecvenței sistemului și capacitatea anti-interferențe
Potrivit pentru dezvoltarea și validarea sursei de ceas cu mai multe-scenarii
Suporta design personalizat de circuit de testare
Îmbunătățește eficiența generală a verificării designului cipului
