Prezentare generală a produsului

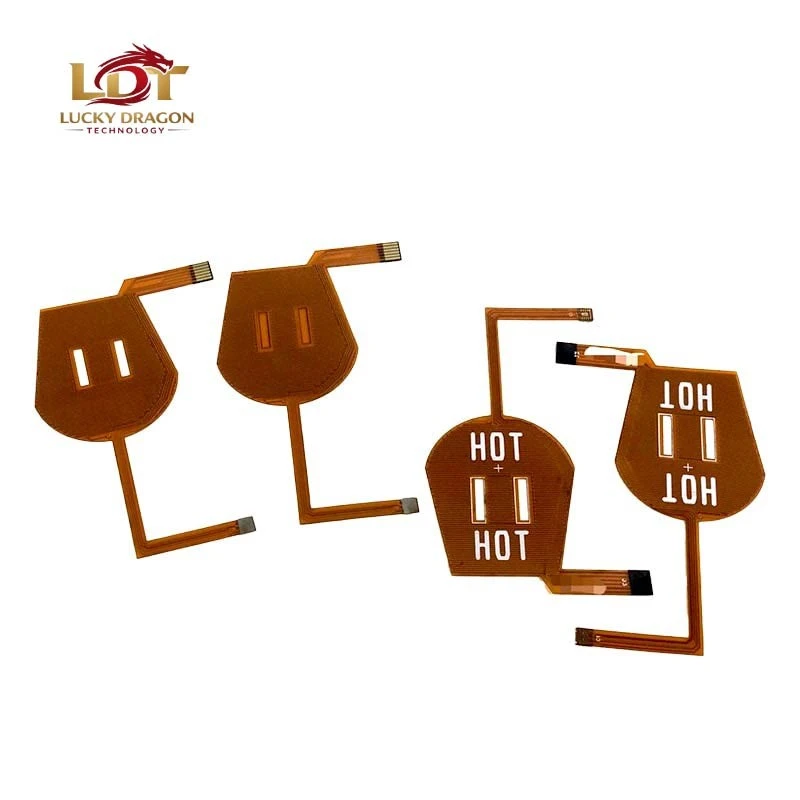

PCB-urile flexibile (FPC), cunoscute și ca plăci de circuite imprimate flexibile, sunt plăci de circuite realizate folosind materiale izolante flexibile, cum ar fi poliimida (PI) ca substrat de bază.

În comparație cu PCB-urile rigide tradiționale, PCB-urile flexibile sunt mai ușoare, mai subțiri, flexibile și capabile de instalare dinamică, îmbunătățind semnificativ utilizarea spațiului intern și flexibilitatea designului structural în produsele electronice.

PCB-urile flexibile pot fi proiectate ca PCB flexibil cu un singur strat, PCB flexibil cu două straturi sau PCB flexibil cu mai multe-strat, în funcție de cerințele aplicației. În timp ce păstrează flexibilitatea, ele permit interconexiuni electrice cu densitate mai mare-și integrarea circuitelor mai complexe.

Datorită flexibilității, fiabilității și caracteristicilor lor ușoare excelente, PCB-urile flexibile sunt utilizate pe scară largă în electronice de larg consum, dispozitive medicale, electronice auto, aerospațiale și dispozitive portabile. Ele sunt o componentă de bază cheie în produsele electronice moderne miniaturizate.

Caracteristicile produsului

Flexibil și pliabil, potrivit pentru spații structurale complexe
Design ultra-subțire și ușor, economisind spațiu de instalare intern
Durabilitate și fiabilitate excelentă la îndoire dinamică
Acceptă rutare cu densitate mare-și design cu linii fine-
Permite integrarea structurii rigide-flex
Rezistență termică excelentă și rezistență chimică
Reduce conectorii și cablajele, îmbunătățind stabilitatea sistemului
Suportă-transmisia semnalului de mare viteză și controlul impedanței
Potrivit pentru mișcare dinamică și aplicații de înaltă{0}}fiabilitate

Aplicații

Electronice de larg consum
Telefoane inteligente și tablete
Dispozitive purtabile
Electronice medicale
Electronică Auto
Module camere
Sisteme de control industrial
Electronică aerospațială
Dispozitive Smart Home
Robotică și echipamente de automatizare

Specificațiile produsului (exemplu)

Articol	Caietul de sarcini
Straturi	1–8 straturi (suportă personalizarea PCB flexibilă cu mai multe-straturi)
Material de bază	PI (poliimidă)
Grosimea plăcii	0,05–0,5 mm
Min. Urmă/Spațiu	2/2 mil
Min. Dimensiunea gaurii	0,1 mm
Grosimea cuprului	0,5–3 oz
Finisaj de suprafață	ENIG / OSP / Immersion Silver
Îndoiți Viața	100,000+ cicluri (dependent de proiectare)
Controlul impedanței	±5%
Temperatura de operare	-40 grade ~ 125 grade

Avantajele produsului (comparativ cu PCB rigid)

Articol	PCB-uri flexibile	PCB rigid
Flexibilitate	⭐⭐⭐⭐⭐	⭐
Utilizarea spațiului	⭐⭐⭐⭐⭐	⭐⭐⭐
Reducere în greutate	⭐⭐⭐⭐⭐	⭐⭐
Instalare dinamică	⭐⭐⭐⭐⭐	⭐
Design de miniaturizare	⭐⭐⭐⭐⭐	⭐⭐⭐
Fiabilitatea sistemului	⭐⭐⭐⭐	⭐⭐⭐

Rezumatul avantajelor cheie

Permite un design de produs ușor și miniaturizat
Îmbunătățește capacitatea de rutare în spații structurale complexe
Reduce rata de eșec a conexiunii și complexitatea asamblarii
Performanță excelentă la îndoire dinamică
Acceptă semnal de-viteză mare și design de interconexiune de-înaltă densitate
Soluții personalizabile disponibile
Îmbunătățește fiabilitatea generală a produsului și nivelul de integrare
Îndeplinește cerințele de design ale dispozitivelor electronice de ultimă generație-
