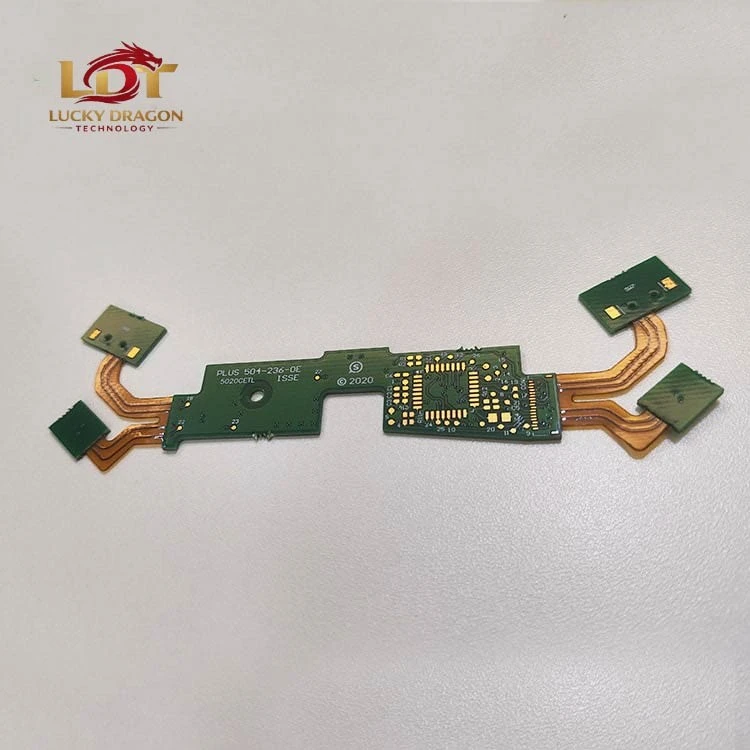

Prezentare generală a produsului

PCB-urile rigide-flex sunt o soluție de interconectare electronică de-înaltă fiabilitate care integrează PCB-uri rigide și PCB-uri flexibile într-o singură structură de circuit prin procese avansate de laminare.

Această structură combină rezistența mecanică a plăcilor rigide cu caracteristicile de îndoire ale circuitelor flexibile, permițând interconectarea stabilă în spații complexe tri-dimensionale. Reduce semnificativ utilizarea conectorilor și cablajelor, îmbunătățind astfel fiabilitatea și integrarea generală a sistemului.

În proiectele electronice avansate, PCB-urile rigide-flex sunt adesea combinate cu tehnologia de interconectare de-densitate înaltă (HDI), formând structuri PCB rigide-HDI flexibile care permit urme mai fine, număr mai mare de straturi și cerințe de rutare mai complexe.

PCB-urile rigide-flex pot fi proiectate ca structuri rigide-flexi{-rigide, duble-rigide-flexi sau flexibile cu mai multe{-straturi rigide-, în funcție de nevoile aplicației. Acestea sunt utilizate pe scară largă în aplicații de înaltă-fiabilitate, miniaturizate și dinamice și au devenit o soluție de interconectare de bază în produsele electronice moderne-de înaltă calitate.

Caracteristicile produsului

Combinație de rigiditate și flexibilitate, oferind atât suport structural, cât și capacitate de îndoire
Sprijină rutarea spațiului 3D și proiectele structurale complexe
Interconexiune de-fiabilitate ridicată cu îmbinări și conectori de lipit reduse
Acceptă modele de-densitate mare (PCB rigid-HDI flexibil permite rutarea ultra-fină)
Rezistență excelentă la vibrații și șocuri
Reduce greutatea sistemului și dimensiunea totală
Îmbunătățește eficiența asamblarii și stabilitatea structurală
Suportă{0}}transmisia semnalului de mare viteză și designul de control al impedanței
Permite îndoirea dinamică cu fiabilitate-pe termen lung

Câmpuri de aplicare

Electronică aerospațială
Dispozitive medicale
Sisteme militare și de apărare
Electronică Auto
Sisteme de control industrial
Module camere
Robotică și automatizare
Dispozitive purtabile inteligente
Electronice de larg-de larg consum
Echipamente de comunicare

Specificațiile produsului (exemplu)

Articol	Caietul de sarcini
Număr de straturi	2-12 straturi (suportă structuri HDI rigid-flex PCB multi-strat)
Substrat rigid	FR4 / High-Tg FR4 / Rogers
Substrat flexibil	PI (poliimidă)
Grosimea plăcii	0,2–3,0 mm
Min. urmă/spațiu	2/2 mil
Min. dimensiunea gaurii	0,1 mm
Grosimea cuprului	0,5–3 oz
Finisaj de suprafață	ENIG / OSP / Immersion Silver / HASL
Controlul impedanței	±5%
Încovoiere viață	Mai mare sau egal cu 50.000–200.000 de cicluri (în funcție de structură)
Temperatura de functionare	-40 grade ~ 125 grade

Avantajele produsului față de PCB-urile rigide tradiționale

Articol	PCB-uri rigide-flex	PCB-uri rigide tradiționale
Capacitate de rutare 3D	⭐⭐⭐⭐⭐	⭐⭐
Fiabilitate	⭐⭐⭐⭐⭐	⭐⭐⭐
Utilizarea spațiului	⭐⭐⭐⭐⭐	⭐⭐⭐
Dependența de conector	⭐	⭐⭐⭐⭐⭐
Rezistenta la vibratii	⭐⭐⭐⭐⭐	⭐⭐⭐
Nivel de integrare a sistemului	⭐⭐⭐⭐⭐	⭐⭐⭐

Rezumatul Avantajelor

Permite interconectarea stabilă în structuri 3D complexe
Reduce semnificativ conectorii și cablajele, îmbunătățind fiabilitatea
Acceptă rutare de-densitate mare și capacitate avansată de-design cu linii fine
Îmbunătățește miniaturizarea dispozitivului și designul ușor
Îmbunătățește rezistența la vibrații și la mediu
Acceptă aplicații de semnal-de înaltă viteză și-frecvență înaltă
Mărește integrarea generală a sistemului și eficiența asamblarii
Îndeplinește cerințele electronice-de înaltă calitate și echipamente de precizie

Asistență post-tehnică și post-vânzare

Suport pentru optimizarea designului structurii rigide-flexibile
Designul soluției de stivuire-și rutare
Servicii de analiză DFM (Design for Manufacturability).
Controlul impedanței și compatibilitatea cu-optimizarea semnalului de mare viteză
Alegerea materialelor și recomandări de fiabilitate
Proiectarea zonei de curbură și evaluarea ciclului de viață
Creare rapidă de prototipuri și asistență-pentru producție în loturi mici
Asistență globală în logistică și livrare în lanțul de aprovizionare
